JiglibFlash 3D 物理引擊

JiglibFlash 是一個3D 物理引擊, 是國外高手參照C++ 編寫成ActionScript 3.0. 在我們使用Away3D 渲染(Redernering) 模型時候, 可以配合JiglibFlash 計算物理現象, 產生互動效果.

雖然JiglibFlash 3D 物理引擊效能比不上AwayPhysics, 但基本功能齊全, 運算不會進行域內存操作, 無需考慮高級功能許可證 (Premium Features License) 問題. 若不是要求極高效能,  這是我們其中的一個好選擇.

大家可以到官方網頁下載最新範例試試.

Away3d 與 AwayPhysics

AwayPhysics 是一個高效能的3D 物理引擊. 我們可以配合Away3d 製作出色的遊戲和軟件, 透過Adobe AIR 發佈於多數電腦或移動裝置 (Android / iOS) 中運行.

請按 [觀看] 範例

由於AwayPhysics 是一個由Alchemy 編譯成的SWC 元件, 它可能利用ApplicationDomain.domainMemory 進行域內存操作, 使其運作效能大大提升. 若配合Away3d 一同使用, 我們必須考慮Adobe 較早前宣布的高級功能許可證 (Premium Features License), 這個限制為開發人員帶來一點麻煩.

作者把官方範例改為以Away3d 4.0 Gold 版本, 大家可以 [下載] 範例試試看.

[教學] Away3D 4.0 Gold 基礎模型載入

為大家介紹Away3D 4.0 Gold 載入.3ds 檔, 然後手動貼上紋理(Texture) 於模型:

請按 [觀看] 範例

當主程式進入ADDED_TO_STAGE 狀態, 我們會設定以下步驟:

• 設定View3D 與Camera3D:


  private function setUpView():void
  {
    // <----- define variable
    _view = new View3D();

    // <----- set View3d
    _view.width = width;
    _view.height = height;
    _view.backgroundColor = 0xffffff;
    _view.antiAlias = 16; //抗鋸齒有效設值為 0，2，4和16

    // <----- set camera
    _view.camera.position = new Vector3D( 0, 1400, -1000);
    _view.camera.lookAt(new Vector3D(0, 400, 0));
    _view.camera.lens.near = 0.2;
    (_view.camera.lens as PerspectiveLens).fieldOfView = 60;

    // <----- add object
    addChild(_view);
    addChild(new AwayStats(_view));
  }




• 設定光源:


  private function setUpLights():void
  {
    var light1:DirectionalLight = new DirectionalLight(0,-2,1);
    var light2:DirectionalLight = new DirectionalLight(0,2,-2);
    _lightPicker = new StaticLightPicker([light1, light2]);
    _view.scene.addChild(light1);
    _view.scene.addChild(light2);
  }




• 載入.3ds 檔, 並關閉自動貼Texture 功能 new AssetLoaderContext(false):


  private function initMesh():void
  {
    Loader3D.enableParser(Max3DSParser);
    _loader = new Loader3D();
    _loader.addEventListener(AssetEvent.MESH_COMPLETE, meshCompleteHandler);
    _loader.loadData(MyMesh, new AssetLoaderContext(false), null, new Max3DSParser());
    _loader.scale(1);
    _view.scene.addChild(_loader);
  }




• 最後, Mesh 完成載入時, 手動貼上Texture 於每一個Mesh 上:


  private function meshCompleteHandler(event:AssetEvent):void{
    // <----- define materials
    var m1:TextureMaterial = new TextureMaterial(Cast.bitmapTexture(Skin01Texture));
    var m2:TextureMaterial = new TextureMaterial(Cast.bitmapTexture(Skin02Texture));

    // <----- set materials
    m1.specular = 0.4;
    m1.lightPicker = _lightPicker;
    m2.specular = 0.9;
    m2.lightPicker = _lightPicker;

    // <----- apply materials to mesh
    for (var i:int = 0; i < _loader.numChildren; i++){
      var mesh:Mesh = Mesh(_loader.getChildAt(i));
      if(mesh.name.indexOf("polySurfac")>-1)
        mesh.material = m1;
      else
        mesh.material = m2;
    }
  }


播放時, Stage3D 會因應系統自動選擇DirectX, OpenGL 和Software 作為硬體加速模式. 我們製作和顯示模型時, 應考慮多數用戶的硬體效能, 選擇合適設定, 為用戶達至最佳顯示效果.
大家可以 [下載] 範例試試看.

[教學] AIRKinect 2.0 安裝

最近AIRKinect 發佈的2.0 版本. 我們有以下兩種方式啟動:

AIRKinect 與 OpenNI 安裝:

_

選擇安裝OpenNI, 過程較為複雜, 需要順序安裝以下驅動程序 (Device driver): OpenNI Installer NITE Installer Sensor Installer (Driver for Primesense Devices: Asus Xtion Pro,etc.) Kinect Installer (Driver for Kinect) 另外, 安裝必須乎合以下條件: 使用Windows 7 32-bit 版本 驅動程序發佈版本(Version) 必須一致 不能安裝Kinect for Windows SDK 我們在Google Code 上找尋simple-openni, 它會提供版本一致的傻瓜包 [下載] .

AIRKinect 與Kinect for Windows SDK 安裝:

_	選擇安裝Kinect for Windows SDK 過程較為簡單, 大家在Microsoft [下載] 最新的SDK 便可以.

3D Character Demo

Basic Demo

若沒有特別需要, 作者建議選擇Kinect for Windows SDK 作為驅動程序.
安裝完成後, 大家可以下載AIRKinect Examples 來玩玩喔.

注意事項:

• 在ActionScript Build Packaging 與ActionScript Build Path 設定正確的ANE 檔案:
     OpenNI - 請使用airkinect-2-core-openni.ane
     Kinect for Windows SDK - 請使用airkinect-2-core-mssdk.ane

• Kinect 對電腦的USB 選擇嚴格, 不要使用USB HUB 或機箱前方的USB 接口

API 參考資料: http://as3nui.github.com/AIRKinect/docs/AIRKinect/

Away3D 4.0.7 Gold 版本

最新發佈的Away3D 4.0.7 Gold 版本, 包括一些全新的範例給開發者下載參考.

下載範例後, 我們在Flash Builder 作出以下設定, 便可運作:

1. 建立ActionScript Project:



2. 把下載的範例和away3d-core-fp11_4_0_7_gold.swc 複製至Project 中:



3. 在Properties 的ActionScript Build Path 設定swc 路徑:



4. 在Main-app.xml 設定 <renderMode>direct</renderMode> :



5. 最後, 把Main 繼承(extends) 相關的範例:

   package
   {
     import flash.display.Sprite;
     import flash.events.Event;

     [SWF(backgroundColor="#000000", frameRate="30", quality="LOW", width="1024", height="768")]
     //public  class Main extends Advanced_ShallowWaterDemo
     //public class Main extends Intermediate_CharacterAnimation
     //public class Main extends Intermediate_Globe
     //public class Main extends Intermediate_Head
     //public class Main extends Intermediate_MD5Animation
     //public class Main extends Intermediate_MouseInteraction
     //public class Main extends Basic_View
     //public class Main extends Basic_Tweening3D
     //public class Main extends Basic_SkyBox
     //public class Main extends Basic_Shading
     public class Main extends Basic_LoadMD2
     //public class Main extends Basic_Load3DS
     //public class Main extends Advanced_FractalTreeDemo
     {
       public function Main()
       {
         super();
       }
     }
   }


大家可以下載玩玩, 一些範例效果不錯喔.
若發佈至電話中運作, 設定與以上方法相似, 但某些範運作會出現錯誤.

API 參考資料: http://away3d.com/livedocs/away3d/4.0/

Flash Daily 網頁介紹

Flash Daily 的作者, 收集不少關於Flash 示範, 內容十分豐富. 我們可以發現不少驚訝作品:

Hello Racer

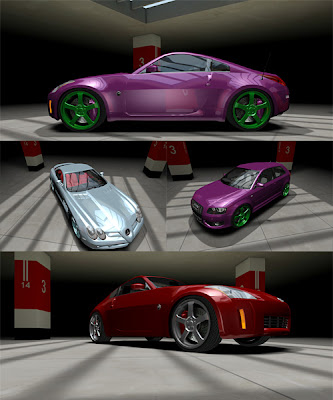

+360º - Car Visualizer

Neema

還有許多Augmented Reality (AR), Kinect, 3D Engine... 等示範喔.

FLARToolKit 的AR Marker

日本研發Augmented Reality(AR) 引擊FLARToolKit, 能讀取紙張上的Marker 圖案, 在相對的位置顯示3D 模型.

我們可以到官方網頁下載 version 4.x進行測試. 這個版本支援Away3D 的 4.x 版本, 3D 模型利用Stage3D 以硬件加速顯示.

另外, 由於Stage3D 是底層繪圖引擎, 任何物件會在Stage3D 上覆蓋, 所以Web Camera 部分, 我們暫時只有兩種手法完成:

• 在3D 引擎以背景(Background) 形式貼上, 這是FLARToolKit 範例使用的手法:

  view3d.background = new FLARWebCamTexture(captureWidth, captureHeight);




• 或使用StageVideo, 由於StageVideo 比Stage3D 更為底一層, 會在3D 引擎後方顯示.


作者在電話測試, 發現沒有在電腦運行的順暢, 相信還需要一點時間改良喔.
